Montaje del Autocom en Burgman 650

Vamos a ver el paso a paso de como montar este equipo de comunicaciones en nuestras burgman.

Decir que es una guia que cada uno puede adaptar a sus necesidades, colocar en otras posiciones si lo ve más conveniente o cablear por otras zonas.

en estas tres fotos se muestran las partes que desmontaremos ,tablero superior, frontal del radiador ,lateral inferior derecho ,cuarto trasero derecho, para quitar este es necesario desmontar la trasera de la moto

ordenamos estos cachivaches que llevan los autocom

 abrimos el tablero

Empezamos agujereando la guantera interior en la parte alta para pasar todos los cables

 Montamos la toma del mechero y el conector del piloto ambos llevan tapa protectora

 abrimos el autocom y desconectamos los cables de las tomas del piloto, pasajero y ptt

 pasamos todos los cables por el agujero que hemos practicado en la guantera

 conectamos nuevamente los cables y cerramos la centralita

 ahora pasamos el cable de alimentación y los cables para el sonido (un MP3) y el cable para conectar el GPS conectamos estos cables en la centralita

También conectamos el modulo bluetooth.

 ahora con velcro adhesivo fijamos el modulo a la parte superior de la guantera para perder el menor espacio posible, recuerda que mas adelante debemos usarlo para poder vincularlo al telefono.

Llevamos las puntas de los cables del Mp3 y el GPS al lugar que hemos elegido en el manillar para ubicarlos

 bajamos los cables por el centro del manillar

 los pasamos por el eje de giro del manillar y por detrás del tablero de control

 peinamos los cables en la caja

 los dos porta conectores que vienen en los accesorios los colocamos uno en el lateral derecho foto y otro en el lateral izquierdo (las dos siguientes fotos)



y ahora nos ponemos con el PTT:

Como veis lo cortamos por el soporte que lleva para que su acople a nuestra burgman sea el idoneo.

  pegamos dos trozos de velcro mounrru para exterior en el ptt.

 colocamos el Ptt en la pina izquierda (por si tenía pocos botones).

Atencion: Para. los modelos executive con el control de puños calefactables en ese lugar podemos acoplarlo en el lateral de su caja, incluso darle mayor sujección con una brida.

 se peina el cable del Ptt

 colocamos la toma para el cable del Walkie

cortamos el cable de la toma de mechero a la medida deseada y colocamos los terminales

 preparamos los cables de alimentación del mechero y la centralita autocom con un fusible que ubicamos en la caja derecha junto a la guantera

conectamos la alimentación en las conexiones del mechero de la guantera ( aquí yo soy partidario de anular el mechero interior ,pero en este caso utilice faston dobles )

conectamos el cable que llegara al Walkie por el agujero de la guantera izqda.

quitamos la tapa del radiador para poder pasar el cable que ira a la toma de casco del pasajero, acordaros de montar la tapa después de pasar el cable, no hay foto del montaje

 Fabricamos un cable conector din de 7 pines por dos metros y medio de largo (no existe un cable comercial fabricado de esta longitud apantallado) Es posible que encontreis alguna tienda de electronica que os lo fabrique.

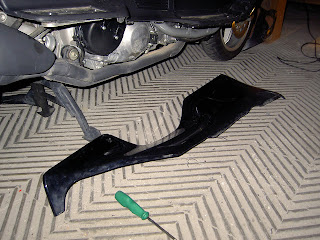

 quitamos el lateral inferior derecho

 conectamos el cable y lo bajamos por el lado derecho del panel frontal

 ya tenemos la parte delantera terminada y lista para cerrar

conectamos los terminales del mechero, la toma del casco del piloto y el cable para el Walkie

 así queda el panel superior y el manillar con los cables en este caso el GPS se colocara con una bolsa givi en el centro del manillar

 ahora desarmamos la parte trasera y el lateral derecho de la moto. (cuidado no rayar plásticos y pegatinas) ;)

 pasamos el cable alargador por la parte inferior acompañando los tubos del chasis subimos junto a los cables del sensor del CVT

 soltamos la plataforma del pasajero

 sacamos la entrada de aire del filtro CVT y subimos acompañando al chasis con el cable

hacemos el agujero en el lugar elegido para poner la toma de casco del pasajero, para aquellos que utilizáis alforjas el agujero ira por detrás del asidero.

Otra opción es dejarlo suelto bajo el asiento, junto a las herramientas con longitud sufiente para sacarlo cuando lo pensemos usar.

  montar toma del pasajero

conectamos la toma al alargador, la conexión se deja junto a la instalación eléctrica trasera de las luces por si fuera necesario acceder a ella para mantenimiento

montamos el lateral y la parte trasera
